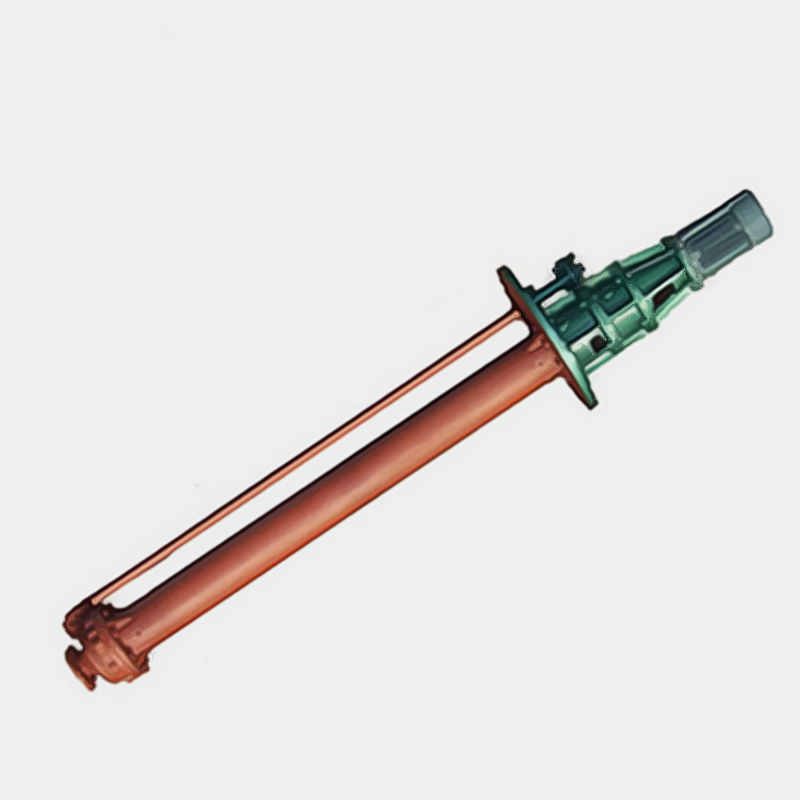

GY型高溫熔鹽液下泵
GY型系列高溫熔鹽液下泵是我公司在多年生產的RY型熔鹽泵基礎上根據用戶的需要，參考國外同類型產品的結構進行開發設計的RY型升級換代產品。
概述
GY系列較替代產品RY型熔鹽泵產品系列更完善，使用壽命更長，并從單一的熔鹽輸送，進而轉化為除熔鹽外，同時可作為高溫化工物料的輸送，介質使用溫度< 540℃。
GY系列在設計上充分考慮了傳動部位的冷卻，輸送介質飽和蒸汽的密封等工況條件，對原RY型泵結構作了大量的改進并通過試驗進行驗證：
1、軸承部位設有冷卻裝置，使軸承工作環境不受高溫介質的影響。
2、冷卻水與軸直接接觸，介質的高溫不會因軸而傳遞到轉動部份。
3、獨特的結構，確保冷卻水絕對不進入介質。
4、無須維修耐高溫的密封裝置，使被輸送介質的飽和蒸汽不致于逸出，（特別在輸送熔融鹽的工況，即使少量的亞硝酸鹽飽和蒸汽也是對人體有害，致癌。）多種耐高溫、耐腐蝕耐磨材料的組合，使GY系列高溫液下泵不但適用于如：膜式法固堿，有機氟裂解使用的二元、三元組份的熔鹽，也可使用于磷肥、石油裂解等裝置的高溫流體輸送。由于徹底杜絕了熱量傳至傳動部位，因此GY系列泵較同類型高溫液下泵（熔鹽泵）壽命大大提高。
應用范圍
使用溫度（T）： 180℃～540℃
流量（Q）： 3～8000 m3/h
揚程（H）： 4～7 m
結構簡圖
型號意義
性能參數表
型號 Model | 泵額定轉速n =1450（r/min） | ||||
流量Q （m3/h） | 揚程H （m） | 效率 η （%） | 電機功率P （Kw） | 液下深度L （m） | |
GY32-125 | 6.3 | 5 | 45 | 1.1 | 0.8～1.2 |
GY32-160 | 6.3 | 8 | 40 | 1.5 | 0.8～1.2 |
GY32-200 | 6.3 | 12.5 | 33 | 2.2 | 0.8～1.2 |
GY32-250 | 6.3 | 20 | 27 | 4 | 0.8～1.6 |
GY50-125 | 12.5 | 5 | 55 | 1.5 | 0.8～1.2 |
GY50-160 | 12.5 | 8 | 51 | 1.5 | 0.8～1.2 |
GY40-200 | 12.5 | 12.5 | 46 | 3 | 0.8～1.6 |
GY40-250 | 12.5 | 20 | 39 | 5.5 | 0.8～1.6 |
GY40-315 | 12.5 | 32 | 33 | 11 | 0.8～2.0 |
GY65-125 | 25 | 5 | 64 | 1.5 | 0.8～1.2 |
GY65-160 | 25 | 8 | 62 | 3 | 0.8～1.6 |
GY50-200 | 25 | 12.5 | 57 | 4 | 0.8～1.6 |
GY50-250 | 25 | 20 | 50 | 7.5 | 0.8～1.6 |
GY50-315 | 25 | 32 | 48 | 15 | 0.8～2.0 |
GY80-125 | 50 | 5 | 69 | 3 | 0.8～1.6 |
GY80-160 | 50 | 8 | 68 | 4 | 0.8～1.6 |
GY65-200 | 50 | 12.5 | 68 | 5.5 | 0.8～1.6 |
GY65-250 | 50 | 20 | 63 | 11 | 0.8～2.0 |
GY65-315 | 50 | 32 | 58 | 18.5 | 0.8～2.0 |
GY100-200 | 100 | 12.5 | 73 | 15 | 0.8～2.0 |
GY100-250 | 100 | 20 | 72 | 18.5 | 0.8～2.0 |
GY100-315 | 100 | 32 | 65 | 45 | 1.2～2.2 |
GY100-400 | 100 | 50 | 55 | 55 | 1.2～2.2 |
GY125-250 | 200 | 20 | 77 | 30 | 1.2～2.2 |
GY125-315 | 200 | 32 | 75 | 45 | 1.2～2.2 |
GY125-400 | 200 | 50 | 70 | 90 | 1.2～2.2 |
GY150-250 | 400 | 20 | 79 | 75 | 1.2～2.2 |
GY150-315 | 400 | 32 | 79 | 90 | 1.2～2.2 |
GY150-400 | 400 | 50 | 78 | 132 | 1.2～2.2 |
適用范圍
GY型熔鹽泵應用于輸送高溫熔鹽（硝酸鹽），適用于三聚氰胺項目、氧化鋁項目以及片堿項目等精細化工行業中。
