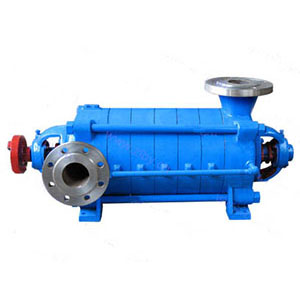

D型臥式多級離心泵

D型臥式多級泵適用于輸送不含固體顆粒的清水或物理化學性質類似于清水的液體，被輸送介質的溫度為0~+80℃，泵吸入口為水平，吐出口垂直向上。用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓等工作環境。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：DF型多級不銹鋼耐腐蝕離心泵上一個：DLY立式多級液下泵

概述

D、DG型泵系臥式、單吸多級、分段式多級泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。本司多級泵產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

應用范圍

D型多級泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

結構簡圖

流量：6.3-300m3/h；

揚程：13-650m；

功率：2.2-400KW；

轉速：1450-2950r/min；

口徑：φ50-φ200；

溫度范圍：≤105℃；

工作壓力：≤3.0Mpa。

型號意義

D （DG） 12---15 х 5

D——多級離心泵（DG） ——多級鍋爐給水泵
12——流量（m3/h）取整數 15——單級揚程（m ）
5——級數

性能參數表

型號	級數	流量Q		揚程	轉速（r/min）	電功率（KW）
型號	級數	m³/h	L/S	揚程	轉速（r/min）	電功率（KW）
D-50型	2	18	5	19	2900	2.2
	3	18	5	28.5	2900	3
	4	18	5	38	2900	4
	5	18	5	47.5	2900	5.5
	6	18	5	57	2900	5.5
	7	18	5	66.5	2900	7.5
	8	18	5	76	2900	7.5
	9	18	5	85.5	2900	7.5
	10	18	5	95	2900	11
	11	18	5	104.5	2900	11
	12	18	5	114	2900	11
D-80型	2	32.4	9	22.7	2900	3
	3	32.4	9	34.05	2900	5.5
	4	32.4	9	45.4	2900	7.5
	5	32.4	9	56.75	2900	7.5
	6	32.4	9	68.1	2900	11
	7	32.4	9	79.45	2900	15
	8	32.4	9	90.8	2900	15
	9	32.4	9	102.15	2900	15
	10	32.4	9	113.5	2900	18.5
	11	32.4	9	124.85	2900	18.5
	12	32.4	9	136.2	2900	18.5
D-100型	2	54	15	35.4	2900	11
	3	54	15	52.8	2900	15
	4	54	15	70.4	2900	18.5
	5	54	15	88	2900	22
	6	54	15	105.6	2900	30
	7	54	15	123.2	2900	37
	8	54	15	140.8	2900	37
	9	54	15	158.4	2900	45
	10	54	15	176	2900	45
	11	54	15	193.6	2900	55
	12	54	15	211.2	2900	55
D-125型	2	108	30	40	2900	22
	3	108	30	60	2900	30
	4	108	30	80	2900	37
	5	108	30	100	2900	45
	6	108	30	120	2900	55
	7	108	30	140	2900	55
	8	108	30	160	2900	75
	9	108	30	180	2900	75
	10	108	30	200	2900	90
	11	108	30	220	2900	90
	12	108	30	240	2900	110
D-150型	2	162	45	54.6	2900	37
D-150型	3	162	45	81.9	2900	55
